层叠布局容器（Stack） ​

ArkUI 开发框架提了堆叠容器组件 Stack ，它的布局方式是把子组件按照设置的对齐方式顺序依次堆叠，后一个子组件覆盖在前一个子组件上边。

Stack 定义介绍 ​

bash

interface StackInterface {
  (value?: { alignContent?: Alignment }): StackAttribute;
}

alignContent：设置子组件的对其方式， ​

Alignment 定义了以下 9 种对齐方式：

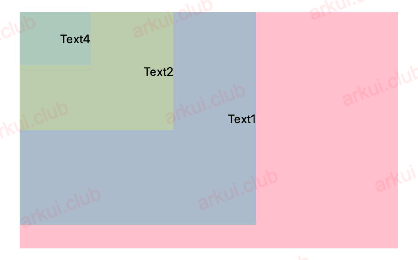

  • TopStart：子组件在 Stack 内靠左上角对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.TopStart}) {
  Text('Text1')
    .width(200)
    .height(180)
    .textAlign(TextAlign.End)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .textAlign(TextAlign.End)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .textAlign(TextAlign.End)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

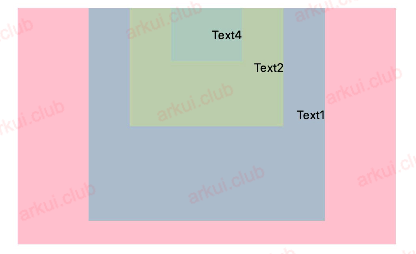

  • Top：设置子组件在 Stack 内靠顶部水平居中对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.Top}) {
  Text('Text1')
    .width(200)
    .height(180)
    .textAlign(TextAlign.End)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .textAlign(TextAlign.End)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .textAlign(TextAlign.End)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

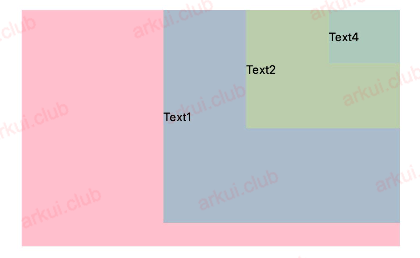

  • TopEnd：设置子组件在 Stack 内部靠右上角对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.TopEnd}) {
  Text('Text1')
    .width(200)
    .height(180)
    .textAlign(TextAlign.Start)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .textAlign(TextAlign.Start)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .textAlign(TextAlign.Start)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

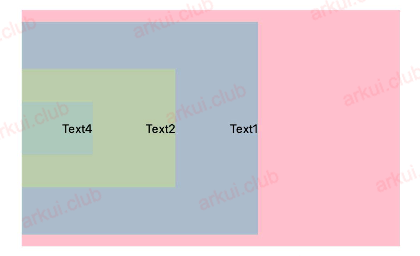

  • Start：子组件靠 Stack 左边侧竖直居中对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.Start}) {
  Text('Text1')
    .width(200)
    .height(180)
    .textAlign(TextAlign.End)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .textAlign(TextAlign.End)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .textAlign(TextAlign.End)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

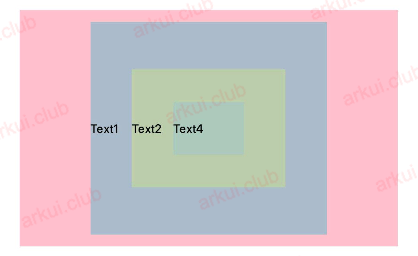

  • Center（默认值）：设置子组件居中对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.Center}) {
  Text('Text1')
    .width(200)
    .height(180)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

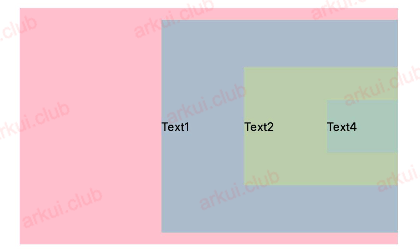

  • End：设置子组件靠右竖直居中对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.End}) {
  Text('Text1')
    .width(200)
    .height(180)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

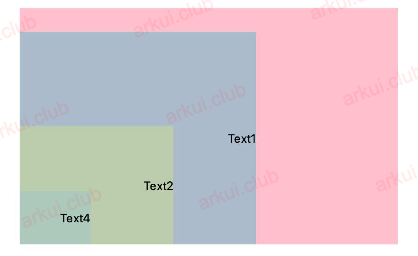

  • BottomStart：设置子组件左下角对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.BottomStart}) {
  Text('Text1')
    .width(200)
    .height(180)
    .textAlign(TextAlign.End)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    .textAlign(TextAlign.End)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    .textAlign(TextAlign.End)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：


  • Bottom：设置子组件底部水平居中对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.Bottom}) {
  Text('Text1')
    .width(200)
    .height(180)
    // .textAlign(TextAlign.End)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    // .textAlign(TextAlign.End)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    // .textAlign(TextAlign.End)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：

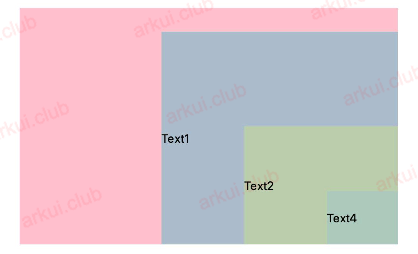

  • BottomEnd：设置子组件右下角对齐，简单样例如下所示：
bash

Stack({alignContent: Alignment.BottomEnd}) {
  Text('Text1')
    .width(200)
    .height(180)
    // .textAlign(TextAlign.End)
    .backgroundColor("#aabbcc")

  Text('Text2')
    .width(130)
    .height(100)
    // .textAlign(TextAlign.End)
    .backgroundColor('#bbccaa')

  Text('Text3')       // 被遮挡住了
    .backgroundColor('#ccaabb')

  Text('Text4')
    .width(60)
    .height(45)
    // .textAlign(TextAlign.End)
    .backgroundColor('#abcabc')
}
.backgroundColor(Color.Pink)
.width("100%")
.height('200')

样例运行结果如下图所示：


根据以上示例可知： Stack 组件层叠式布局，尺寸较小的布局会有被遮挡的风险，读者在布局组件的时候需要注意一下。

Stack 属性介绍 ​

bash

declare class StackAttribute extends CommonMethod<StackAttribute> {
  alignContent(value: Alignment): StackAttribute;
}
  • alignContent：设置子组件的对齐方式， Alignment 的讲解同上，这里就不再介绍了。

Stack 通过 Zindex 控制层级 ​

Zindex 改变 顺序 ​

Stack 容器中兄弟组件显示层级关系可以通过 Z 序控制的 zIndex 属性改变。zIndex 值越大，显示层级越高，即 zIndex 值大的组件会覆盖在 zIndex 值小的组件上方。

在层叠布局中，如果后面子元素尺寸大于前面子元素尺寸，则前面子元素完全隐藏。

bash

Stack({ alignContent: Alignment.BottomStart }) {
  Column() {
    Text('Stack子元素1').textAlign(TextAlign.End).fontSize(20)
  }.width(100).height(100).backgroundColor(0xffd306)

  Column() {
    Text('Stack子元素2').fontSize(20)
  }.width(150).height(150).backgroundColor(Color.Pink)

  Column() {
    Text('Stack子元素3').fontSize(20)
  }.width(200).height(200).backgroundColor(Color.Grey)
}.width(350).height(350).backgroundColor(0xe0e0e0)

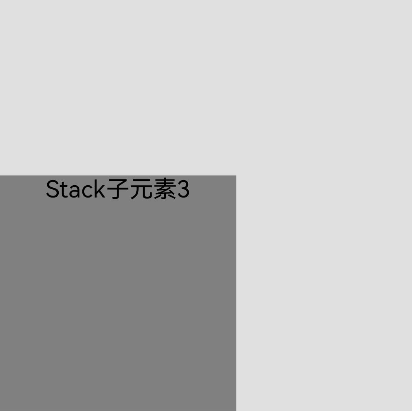

上图中，最后的子元素 3 的尺寸大于前面的所有子元素，所以，前面两个元素完全隐藏。改变子元素 1，子元素 2 的 zIndex 属性后，可以将元素展示出来。

bash

Stack({ alignContent: Alignment.BottomStart }) {
  Column() {
    Text('Stack子元素1').fontSize(20)
  }.width(100).height(100).backgroundColor(0xffd306).zIndex(2)

  Column() {
    Text('Stack子元素2').fontSize(20)
  }.width(150).height(150).backgroundColor(Color.Pink).zIndex(1)

  Column() {
    Text('Stack子元素3').fontSize(20)
  }.width(200).height(200).backgroundColor(Color.Grey)
}.width(350).height(350).backgroundColor(0xe0e0e0)


小结 ​

本节简单介绍了 Stack 布局特性：堆叠式，它的使用很简单，唯一需要读者注意的是小的子组件可能出现会被遮挡的情况，熟练该容器组件后就可以构建相对比较复杂的 UI 了。
