鸿蒙开发--绘制类组件

公共属性

绘制类的公共属性和全局公共属性类似，它是绘制类组件所独有的属性，合理利用这些独有的属性，可以有效的开发出众多绚丽的 UI 效果，ArkUI 提供的 8 种绘制类组件均集成自 CommonShapeMethod 类，本节笔者简单介绍下该类的基本属性。

公共属性定义介绍

公共属性都定义在 CommonShapeMethod 内部，源码如下：

export declare class CommonShapeMethod<T> extends CommonMethod<T> {
  stroke(value: Color | number | string | Resource): T;
  fill(value: Color | number | string | Resource): T;
  strokeDashOffset(value: number | string): T;
  strokeLineCap(value: LineCapStyle): T;
  strokeLineJoin(value: LineJoinStyle): T;
  strokeMiterLimit(value: number | string): T;
  strokeOpacity(value: number | string | Resource): T;
  fillOpacity(value: number | string | Resource): T;
  strokeWidth(value: number | string | Resource): T;
  antiAlias(value: boolean): T;
  strokeDashArray(value: Array<any>): T
}

stroke：

设置边框的颜色。

strokeWidth：设置边框的宽度。

简单样例如下所示：

Circle()
  .width(80)
  .height(80)
  .strokeWidth(3)    // 设置边框宽度
  .stroke(Color.Red) // 设置边框颜色

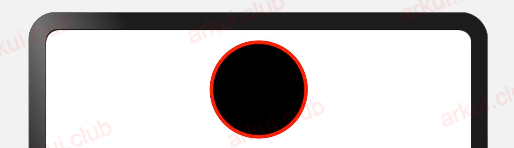

样例运行解脱如下图所示：

fill：

设置组件的填充色，默认是黑色。

strokeOpacity：

设置边框的透明度，默认不透明。

fillOpacity：

设置填充区域的透明度，默认不透明。

简单样例如下所示：

Circle()
  .width(80)
  .height(80)
  .strokeWidth(3)
  .stroke(Color.Red)

Circle()
  .width(80)
  .height(80)
  .strokeWidth(3)     // 设置边框宽度
  .stroke(Color.Red)  // 设置边框颜色
  .strokeOpacity(0.3) // 设置边框透明度
  .fill(Color.Gray)   // 设置填充色
  .fillOpacity(0.3)   // 设置填充部分的透明度

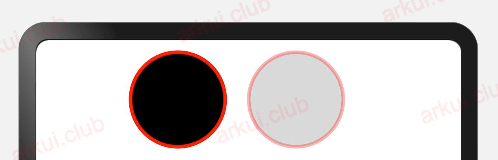

样例运行结果如下图所示：

strokeDashArray：

设置 shape 的边框间距。

strokeDashOffset：

设置 shape 的边框绘制起点的偏移量。

strokeLineCap：

设置边框路径端点绘制样式。

strokeLineJoin：

设置边框拐角绘制样式。

strokeMiterLimit：

设置边框锐角绘制成斜角的极限值。

antiAlias：

设置边框是否开启抗锯齿，默认为 true 表示抗锯齿。

简单样例如下所示：

Rect()
  .width(150)
  .height(80)
  .strokeWidth(3)
  .stroke(Color.Red)
  .fill(Color.Gray)

Rect()
  .width(150)
  .height(80)
  .strokeWidth(3)                    // 设置边框宽度
  .stroke(Color.Red)                 // 设置边框颜色
  .strokeOpacity(0.3)                // 设置边框透明度
  .fill(Color.Gray)                  // 设置填充色
  .fillOpacity(0.3)                  // 设置填充部分的透明度
  .strokeDashArray([10])             // 设置边框线段间距
  .strokeDashOffset(10)              // 设置边框起始偏移量
  .strokeLineCap(LineCapStyle.Round) // Round样式
  .strokeLineCap(LineCapStyle.Round) // Round样式

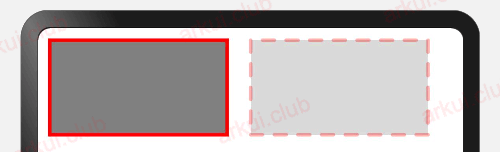

样例运行结果如下图所示：
