Line、Path

Line 和 Path 都是线性类绘制组件，它们绘制时的坐标参考系是自身。左上角坐标为（0，0），右下角坐标为：（width，height）

Line

Line 组件可以绘制一条直线、虚线。

Line 定义介绍

interface Line extends LineAttribute<Line> {
  (): Line;
  (value?: { width?: string | number, height?: string | number }) :Line;
}

• width：设置 Line 组件的宽度。

• height：设置 Line 组件的高度。

简单样式如下所示:

Line()
  .width(150)
  .height(30)
Line()
  .width(150)
  .height(30)
  .backgroundColor(Color.Pink)

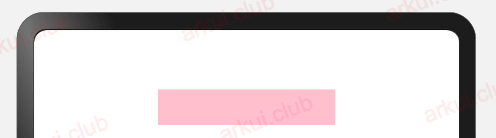

样例运行结果如下图所示：

Line 属性介绍

declare class LineAttribute<T> extends CommonShapeMethod<T> {
  startPoint(value: Array<any>): T;
  endPoint(value: Array<any>): T;
}

• startPoint：直线起点坐标。

• endPoint：直线终点坐标

简单样例如下所示：

Line()
  .width(150)
  .height(30)
  .startPoint([0, 0])
  .endPoint([150, 30])
  .backgroundColor(Color.Pink)
Line()
  .width(150)
  .height(30)
  .startPoint([10, 10])
  .endPoint([120, 20])
  .strokeWidth(3)
  .fill(Color.Red)
  .backgroundColor(Color.Pink)
Line()
  .width(150)
  .height(30)
  .startPoint([-10, -10])
  .endPoint([220, 80])
  .fill(Color.Red)
  .strokeWidth(3)
  .backgroundColor(Color.Pink)

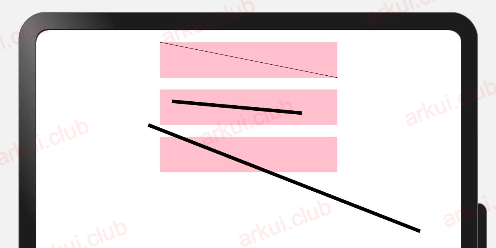

样例运行结果如下图所示：

当起点或者终点超出 Line 的区域时，划线可以出界

Path

SVG 指可伸缩矢量图形（Scalable Vector Graphics），它在放大或者尺寸改变的情况下其图形质量不会有所损失。ArkUI 开发框架提供的 Path 组件支持 SVG 的路径绘制，本小节读者需要对 SVG 的语法有了解

Path 定义介绍

interface PathInterface {
  new (value?: { width?: number | string; height?: number | string; commands?: string }): PathAttribute;
  (value?: { width?: number | string; height?: number | string; commands?: string }): PathAttribute;
}

width：

设置组件的宽度。

height：

设置组件的高度。

commands：

绘制路径的命令字符串，目前支持的绘制命令如下：

• M：设置起点位置，格式：MX Y

例如 M0 20：表示设置路径起点 X 坐标是 0，Y 坐标是 20。

• L：设置路径经过的坐标，格式：LX Y

例如 L50 50：表示路径经过（50，50）坐标点。

• H：设置水平连线，格式：HX

例如 H300：表示在上一个坐标点的基础上再画一条 300 像素长的水平线。

• V：设置竖直连线，格式：VX

例如 V300：表示在上一个坐标点的基础上再画一条 300 像素长的竖直线。

• C：二阶贝塞尔曲线，格式：CX1 Y1 X2 Y2 X3 Y3

例如 C0 10 20 30 40 50：贝塞尔曲线起点（0，10）终点（40，50）中间经过（20，30）

• S：三阶贝塞尔曲线，格式：CX1 Y1 X2 Y2

例如：S10 20 50 50：表示在起点（10，20）和终点（50，50）中间画曲线

• Q：二阶贝塞尔曲线，格式：QX1 Y1 X2 YX

例如：Q10 10 50 50，表示以（10，10）为控制点，从当前点绘制到（50，50）的二阶贝塞尔曲线。

• T：二阶贝塞尔曲线，格式：TX1 Y1

• A：绘制椭圆弧路径，格式：Arx ry rotate flag sweep x y

例如：A150 150 0 0 1 150 -150 表示椭圆弧所在的椭圆半轴长度都是 150，对于坐标系的旋转角度为 0 度顺时针画取小弧部分，圆弧终点坐标为（150，-150）

• Z：关闭路径

Path 属性介绍

declare class PathAttribute extends CommonShapeMethod<PathAttribute> {
  commands(value: string): PathAttribute;
}

• commands：同构造方法 commands 参数。

简单样例如下:

@Entry @Component struct Index {
  build() {
    Column({ space: 10 }) {
      Path()
        .commands("M0 0 L800 0")
        .stroke(Color.Pink)
        .strokeWidth(2)

      Path()
        .commands('M150 0 L300 300 L0 300 Z')
        .fill(Color.Pink)

      Path()
        .commands('M0 0 H300 V300 H0 Z')
        .fill(Color.Pink)

      Path()
        .commands('M150 0 L0 150 L60 300 L240 300 L300 150 Z')
        .fill(Color.Pink)

      Path()
        .commands("M0 300 S150 0 300 300 Z")
        .fill(Color.Pink)

      Path()
        .commands('M0 150 C0 150 150 0 300 150 L150 300 Z')
        .fill(Color.Pink)

      Shape() {
        Path()
          .commands("M 100 350 l 150 -300")
          .stroke(Color.Red)
          .strokeWidth(3)

        Path()
          .commands("M 250 50 l 150 300")
          .stroke(Color.Red)
          .strokeWidth(3)

        Path()
          .commands("M 175 200 l 150 0")
          .stroke(Color.Green)
          .strokeWidth(3)

        Path()
          .commands("M 100 350 q 150 -300 300 0")
          .stroke(Color.Blue)
          .fill("#ffffff")
          .strokeWidth(3)
      }
    }
    .padding(10)
    .size({ width: "100%", height: '100%' })
  }
}

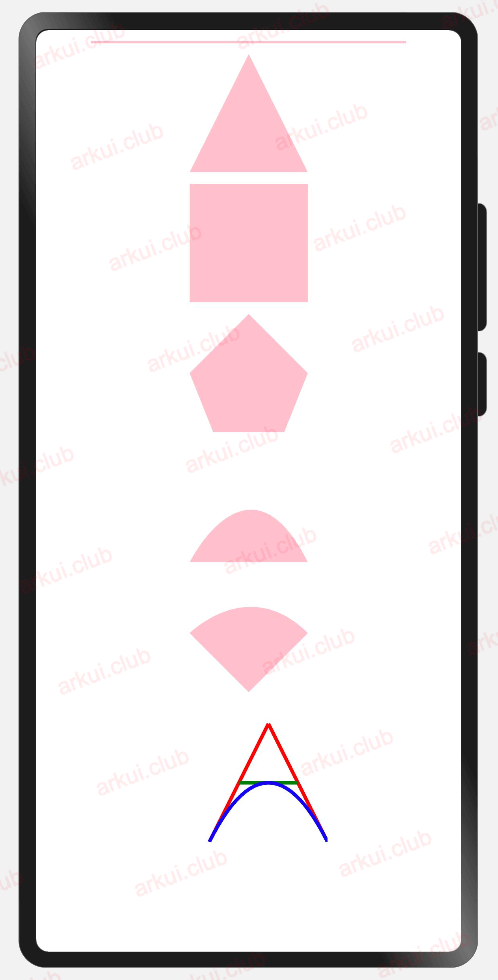

样例运行结果如下图所示：
