Rect、Shape
Rect 也是线性类绘制组件，它绘制时的坐标参考系是自身。左上角坐标为（0，0），右下角坐标为：（width，height）。 Shape 是绘制类组件的父组件，它定义了所有绘制组件均支持的通用属性。
Rect
Rect 用来绘制矩形组件。
Rect 定义介绍
bash
interface Rect extends RectAttribute<Rect> {
new (
value?: { width?: number | string, height?: number | string, radius?: number | string | Array<any> } |
{
width?: number | string, height?: number | string, radiusWidth?: number | string,
radiusHeight?: number | string
}): Rect;
(value?: {width?: number | string,height?: number | string,radius?: number | string | Array<any> } |
{
width?: number | string,height?: number | string,radiusWidth?: number | string,radiusHeight?: number | string}): Rect;
}width：绘制矩形的宽度。
height：绘制矩形的高度。
radius：圆角半径，支持分别设置四个角的圆角度数。
radiusWidth：圆角宽度。
radiusHeight：圆角高度。
Rect 定义介绍
bash
declare class RectAttribute extends CommonShapeMethod<RectAttribute> {
radius(value: number | string | Array<any>): RectAttribute;
radiusWidth(value: number | string): RectAttribute;
radiusHeight(value: number | string): RectAttribute;
}radius：圆角半径，支持分别设置四个角的圆角度数。
radiusWidth：圆角宽度。
radiusHeight：圆角高度。
简单案例如下:
bash
@Entry @Component struct Index {
build() {
Column({ space: 10 }) {
Rect() {
}
.width(220)
.height(50)
.fill(Color.Pink)
Rect() {
}
.width(220)
.height(50)
.radius(10)
.fill(Color.Pink)
Rect() {
}
.width(220)
.height(50)
.radiusWidth(25)
.radiusHeight(25)
.fill(Color.Pink)
Rect() {
}
.width(220)
.height(50)
.radiusWidth(25)
.fill(Color.Pink)
.strokeWidth(3)
.stroke("#ff0000")
Rect() {
}
.width(220)
.height(50)
.radiusWidth(25)
.fill(Color.Pink)
.strokeWidth(3)
.stroke("#ff0000")
.strokeDashArray([10])
}
.padding(10)
.size({ width: "100%", height: '100%' })
}

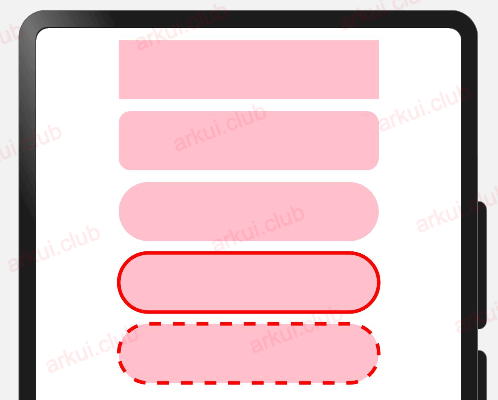

}样例运行结果如下图所示：
Shape
绘制组件的父组件，父组件中会描述所有绘制组件均支持的通用属性。
1、绘制组件使用 Shape 作为父组件，实现类似 SVG 的效果。
2、绘制组件单独使用，用于在页面上绘制指定的图形。
Shape 定义介绍
bash
interface ShapeInterface {
new (value?: PixelMap): ShapeAttribute;
(value?: PixelMap): ShapeAttribute;
}- value：设置填充内容，可以接收一个 PixelMap
Shape 属性介绍
bash
declare class ShapeAttribute extends CommonMethod<ShapeAttribute> {
viewPort(value: { x?: number | string; y?: number | string; width?: number | string; height?: number | string }): ShapeAttribute;
stroke(value: ResourceColor): ShapeAttribute;
fill(value: ResourceColor): ShapeAttribute;
strokeDashOffset(value: number | string): ShapeAttribute;
strokeDashArray(value: Array<any>): ShapeAttribute;
strokeLineCap(value: LineCapStyle): ShapeAttribute;
strokeLineJoin(value: LineJoinStyle): ShapeAttribute;
strokeMiterLimit(value: number | string): ShapeAttribute;
strokeOpacity(value: number | string | Resource): ShapeAttribute;
fillOpacity(value: number | string | Resource): ShapeAttribute;
strokeWidth(value: number | string): ShapeAttribute;
antiAlias(value: boolean): ShapeAttribute;
mesh(value: Array<any>, column: number, row: number): ShapeAttribute;
}viewPort：设置 Shape 的视图窗口。
stroke：设置 Shape 的边框颜色。
fill：设置 Shape 的填充颜色。
strokeDashArray：设置 Shape 的边框间距。
strokeDashOffset：设置 Shape 的边框绘制起点的偏移量。
strokeLineCap：设置 Shape 的边框路径端点绘制样式。
strokeLineJoin：设置 Shape 的边框拐角绘制样式。
strokeMiterLimit：设置 Shape 的边框锐角绘制成斜角的极限值。
strokeOpacity：设置 Shape 的边框不透明度。
strokeWidth：设置 Shape 的边框宽度。
antiAlias：设置 Shape 是否开启抗锯齿。默认开启。
简单样例如下所示：
bash
@Entry @Component struct Index {
build() {
Column({ space: 10 }) {
Shape() {
Rect()
.width(300)
.height(50)
Ellipse()
.width(300)
.height(50)
.offset({ x: 0, y: 60 })
Path()
.width(300)
.height(10)
.commands('M0 0 L900 0')
.offset({ x: 0, y: 120 })
}
.viewPort({ x: -2, y: -2, width: 304, height: 130 })
.fill(0x317Af7)
.stroke(Color.Black)
.strokeWidth(4)
.strokeDashArray([20])
.strokeDashOffset(10)
.strokeLineCap(LineCapStyle.Round)
.strokeLineJoin(LineJoinStyle.Round)
.antiAlias(true)
Shape() {
Rect()
.width(300)
.height(50)
}
.viewPort({ x: -1, y: -1, width: 302, height: 52 })
.fill(0x317Af7)
.stroke(Color.Black)
.strokeWidth(2)
Shape() {
Path()
.width(300)
.height(10)
.commands('M0 0 L900 0')
}
.viewPort({ x: 0, y: -5, width: 300, height: 10 })
.stroke(0xEE8443)
.strokeWidth(20)
.strokeDashArray([4])
Shape() {
Path()
.width(300)
.height(10)
.commands('M0 0 L900 0')
}
.viewPort({ x: 0, y: 0, width: 300, height: 20 })
.stroke(0xEE8443)
.strokeWidth(10)
.strokeOpacity(0.5)
Shape() {
Path()
.width(300)
.height(10)
.commands('M0 0 L900 0')
}
.viewPort({ x: -5, y: -5, width: 300, height: 10 })
.stroke(0xEE8443)
.strokeWidth(10)
.strokeDashArray([20])
.strokeLineCap(LineCapStyle.Round)
Shape() {
Rect()
.width(300)
.height(100)
}
.viewPort({ x: -5, y: -5, width: 310, height: 120 })
.fill(0x317Af7)
.stroke(0xEE8443)
.strokeWidth(10)
.strokeLineJoin(LineJoinStyle.Round)
Shape() {
Path()
.width(300)
.height(60)
.commands('M0 0 L400 0 L400 200 Z')
}
.viewPort({ x: -80, y: -5, width: 310, height: 100 })
.fill(0x317Af7)
.stroke(0xEE8443)
.strokeWidth(10)
.strokeLineJoin(LineJoinStyle.Miter)
.strokeMiterLimit(10)
}
.padding(10)
.size({ width: "100%", height: '100%' })
}

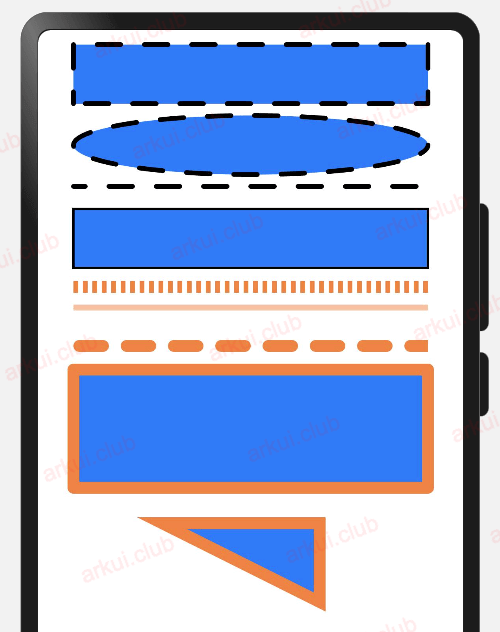

}样例运行结果如下图所示：
