公共剪切类属性 ​

ArkUI 开发框架提供的组件继承自 CommonMethod ，因此在 CommonMethod 中的定义的属性是组件的公共属，本节笔者向读者介绍一下项目种最常用的剪切类属性，读者也可自行查看 CommonMethod 的源码了解其它剪切属性。

遮罩设置 ​

bash
export declare class CommonMethod<T> {
  // 添加遮罩
  mask(value: Circle | Ellipse | Path | Rect): T;
}
  • mask：给当前组件添加指定形状的遮罩，遮罩的参考系为当前组件的左上角坐标，为了使遮罩显示还必须调用 fill() 方法添加遮罩颜色。参数说明如下：

Circle 添加圆形遮罩 ​

bash

Image($r("app.media.test")) // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test")) // 居左剪切出一个圆
  .width(160)
  .height(90)
  .mask(new Circle({width: 90, height: 90}).fill(Color.Pink))

Image($r("app.media.test")) // 居中剪切出一个圆
  .width(160)
  .height(90)
  .mask(new Circle({width: 160, height: 90}).fill(Color.Pink))

Image($r("app.media.test")) // 居右剪切出一个圆
  .width(160)
  .height(90)
  .mask(new Circle({width: 230, height: 90}).fill(Color.Pink))

这里本人测试过fill填充的颜色根本不生效

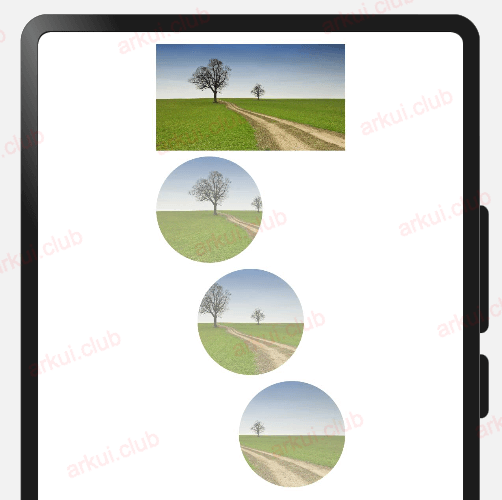

运行结果如下图所示：


Ellipse：添加椭圆形遮罩，样例如下： ​

bash

Image($r("app.media.test"))
  .width(160)
  .height(90)

Image($r("app.media.test"))
  .width(160)
  .height(90)
  .mask(new Ellipse({width: 160, height: 90}).fill(Color.Pink))

Image($r("app.media.test"))
  .width(160)
  .height(90)
  .mask(new Ellipse({width: 90, height: 90}).fill(Color.Pink))

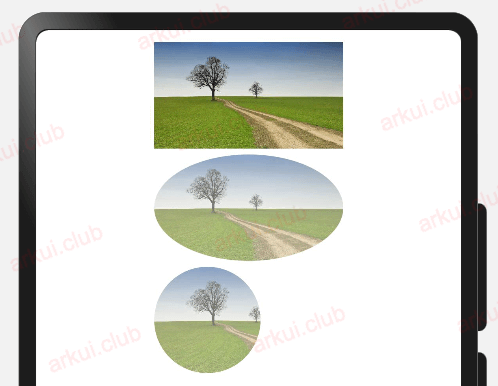

样例运行结果如下图所示：


Path：在指定路径上添加遮罩， Path 使用 commands 才生效果，样例如下： ​

bash

Image($r("app.media.test")) // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test")) // 使用commands参数起作用
  .width(160)
  .height(90)
  .mask(new Path({commands: "M0 0 L150 0 L300 150 L0 300 Z"}).fill(Color.Red))

Image($r("app.media.test")) // 不使用commands不起作用
  .width(160)
  .height(90)
  .mask(new Path({width: 100, height: 90}).fill(Color.Red))

Image($r("app.media.test")) // 使用commands参数起作用
  .width(160)
  .height(90)
  .mask(new Path({width: 80, height: 45, commands: "M0 0 L" + vp2px(80) + " 0 L" + vp2px(80) + " " + vp2px(45) + " L0 " + vp2px(45) + " Z"}).fill(Color.Red))

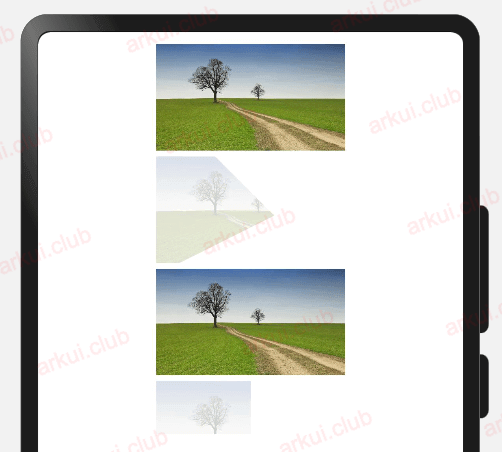

样例运行结果如下图所示：


React 添加矩形遮罩,样例如下: ​

bash

Image($r("app.media.test")) // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test")) // 全部遮罩
  .width(160)
  .height(90)
  .mask(new Rect({width: 160, height: 90}).fill(Color.Red))

Image($r("app.media.test")) // 部分遮罩
  .width(160)
  .height(90)
  .mask(new Rect({width: 90, height: 90}).fill(Color.Red))

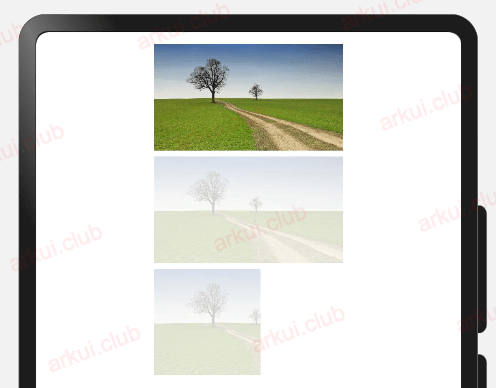

样例运行结果如下图所示：


剪切 clip(重点) ​

bash

export declare class CommonMethod<T> {
  clip(value: boolean | Circle | Ellipse | Path | Rect): T;
}

clip：按照指定形状对当前组件进行剪切，剪切的参考系为当前组件的左上角坐标，参数说明如下： ​

  • boolean: 表示是否按照边缘轮廓进行裁剪,样例如下:
bash

Image($r("app.media.test"))
  .width(160)
  .height(90)
  .borderRadius(10) // 设置圆角

Column() {
  Image($r("app.media.test"))
    .width(160)
    .height(90)
}
.borderRadius(10) // 设置圆角，无法对子组件生效

Column() {
}
.width(160)
.height(90)
.backgroundColor('#aabbcc')
.borderRadius(10) // 设置圆角，仅仅对自身起作用


Column() {
  Image($r("app.media.test"))
    .width(160)
    .height(90)
}
.clip(true)       // 设置可剪切，对所有子组件也起作用
.borderRadius(10) // 设置圆角

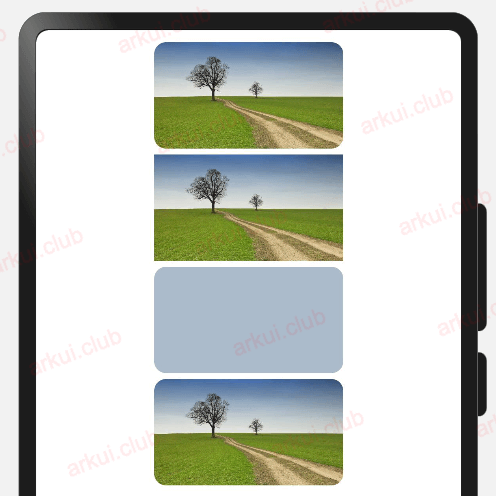

样例运行结果如下图所示：


ArkUI 开发框架允许子组件超出父组件的绘制范围，如果不希望超出可以使用该属性做下限制，

样例如下:

bash

Row() {
  Column() {// 没有设置 clip 属性，默认允许子组件超出父组件的绘制范围
    Text()
      .size({width: 20, height: 80})
      .backgroundColor(Color.Pink)
  }
  .height("100%")
  .layoutWeight(1)
  .backgroundColor("#aabbcc")

  Column() {// 设置 clip 属性为 true，允许子组件超出父组件的绘制范围
    Text()
      .size({width: 20, height: 80})
      .backgroundColor(Color.Pink)
  }
  .height("100%")
  .layoutWeight(1)
  .backgroundColor("#bbccaa")
  .clip(true)// 添加 clip 属性为 true，表示子组件的绘制范围不能超出父组件

  Column() {// 没有设置 clip 属性，默认允许子组件超出父组件的绘制范围
    Text()
      .size({width: 20, height: 80})
      .backgroundColor(Color.Pink)
  }
  .height("100%")
  .layoutWeight(1)
  .backgroundColor("#ccaabb")
}
.height(60)
.width("100%")

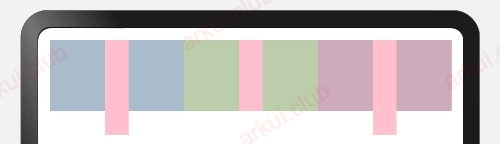

样例运行结果如下图所示：


由运行结果看，第 1 和第 3 个 Column 没有添加 clip 属性，则子组件的绘制区域可以超出父组件，第 2 个 Column 添加了 clip 并且属性值设置为true，则子组件超出父组件区域时被剪切到了。

Circle:把组件剪切成圆形 ​

样例如下所示：

bash

Image($r("app.media.test"))  // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test"))   // 居左剪切出一个圆
  .width(160)
  .height(90)
  .clip(new Circle({width: 90, height: 90}).fill(Color.Pink))

Image($r("app.media.test"))   // 居中剪切出一个圆
  .width(160)
  .height(90)
  .clip(new Circle({width: 160, height: 90}).fill(Color.Pink))

Image($r("app.media.test"))   // 居右剪切出一个圆
  .width(160)
  .height(90)
  .clip(new Circle({width: 230, height: 90}).fill(Color.Pink))

fill填充不管用

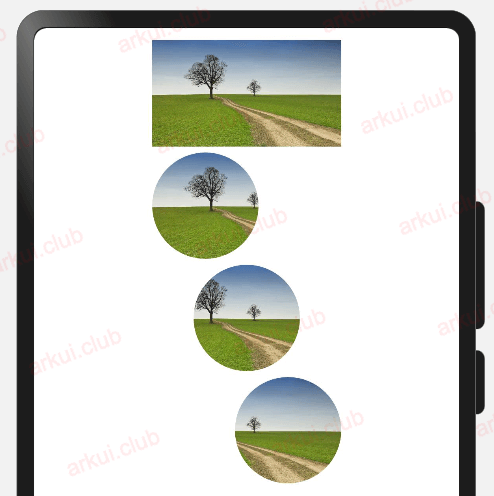

样例运行结果如下图所示：


Ellipse：把组件剪切成椭圆形，样例如下： ​

fill填充不管用

bash

Image($r("app.media.test"))  // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test"))   // 居左剪切出一个圆
  .width(160)
  .height(90)
  .clip(new Ellipse({width: 160, height: 90}).fill(Color.Pink))

Image($r("app.media.test"))   // 居中剪切出一个圆
  .width(160)
  .height(90)
  .clip(new Ellipse({width: 130, height: 60}).fill(Color.Pink))

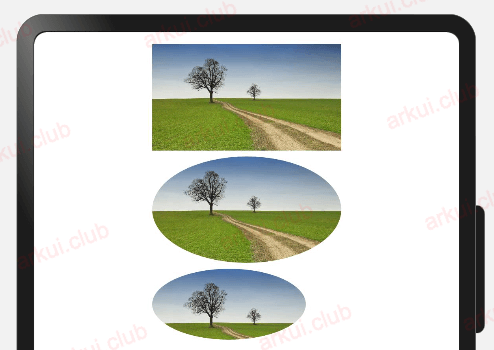

样例运行结果如下图所示：


Path：把组件按照 Path 剪切出对应形状，Path 使用 commands 才生效果，样例如下： ​

bash

Image($r("app.media.test"))   // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test"))   // 使用commands参数起作用
  .width(160)
  .height(90)
  .clip(new Path({commands: "M0 0 L150 0 L300 150 L0 300 Z"}))

Image($r("app.media.test"))   // 不起作用
  .width(160)
  .height(90)
  .clip(new Path({width: 100, height: 90}))

Image($r("app.media.test"))   // 使用commands参数起作用
  .width(160)
  .height(90)
  .clip(new Path({width: 80, height: 45, commands: "M0 0 L" + vp2px(80) + " 0 L" + vp2px(80) + " " + vp2px(45) + " L0 " + vp2px(45) + " Z"}))

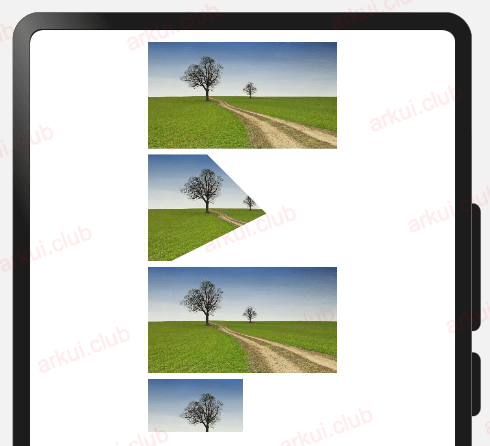

样例运行结果如下图所示：


Rect：把组件按照指定区域剪切出对应形状，样例如下： ​

bash

Image($r("app.media.test"))  // 默认图片
  .width(160)
  .height(90)

Image($r("app.media.test"))
  .width(160)
  .height(90)
  .clip(new Rect({width: 100, height: 90}))

Image($r("app.media.test"))
  .width(160)
  .height(90)
  .clip(new Rect({width: 80, height: 45}))

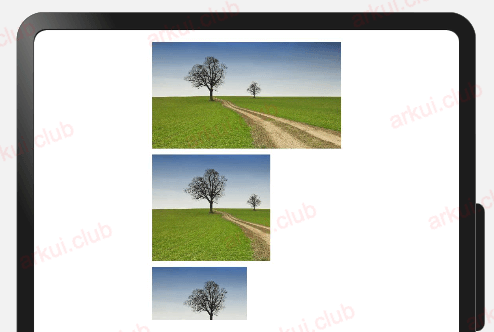

样例运行结果如下图所示：
